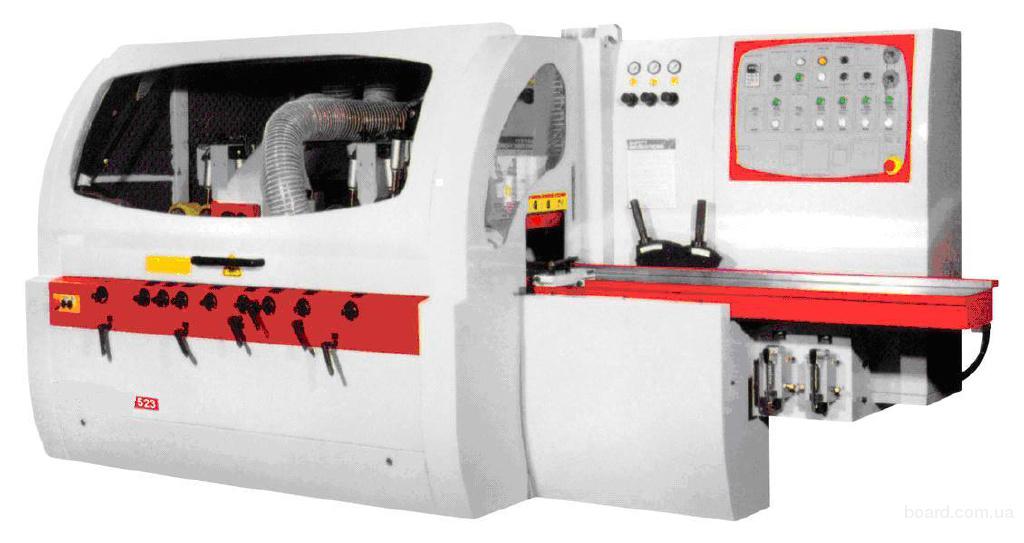

Строгальный четырехсторонний станок -523В

Высокоточные динамически сбалансированные шпиндели, прошедшие прецизионную обработку и контроль.
Позволяют достигать безупречного качества строгания с точностью до0,01 мм. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками,реальное биение шпинделя 0.001мм.

Цифровая система позиционирования шпинделей.
Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.

Подающий стол.
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.

Настройка направляющей линейки.
Настройка направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки.

Электронная система регулировки скорости подачи (инвертор).
Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей,с центральной панели. Устанавливается по желанию заказчика.

Надежная массивная станина,прошедшая специальную термообработку.
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Эргономичная контрольная панельуправления.
Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.

Пневматическая система прижимных вальцов.
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.

Дополнительная панель управления.
Необходима для быстрой и удобной работы в режиме перенастройке станка.

Централизованная система смазки.
Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка. Смазка осуществляется с помощью ручного насоса или автоматически через заданный промежуток времени (опция). Также установлена отдельная система для подачи смазки на рабочий стол при обработке массивных изделий и смолянистых заготовок.

Механизм подачи коротких заготовок.
Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.

Высокоточная, надежная системаподачи заготовок.
Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.

Деликатная и надежная система подачи детали на выходе из станка.
На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

Пневматическая трехконтурная система прижимных подающих роликов.
Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.

Редукторная система привода подающих спаренных роликов через карданные валы.
Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.

Бесступенчатая регулировка скорости подачи.
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора (0-24м/мин или инвертора (опция) с центральной панели управления.

Возможность установки пильного узла.
На последнем шпинделе может быть установлен блок дисковых пил. (Опция).

Специальная конструкция первого шпинделя.
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Установка пильного шпинделя

Увеличение частоты оборотов вертикального шпинделя до 7500об/мин

Установка автоматической системы смазки стола

Увеличение мощности электродвигателей вертикальных и горизонтальных шпинделей

Электронная система позиционирования шпинделя

Увеличение мощности электродвигателя подачи до 4 кВт (модель523) с инвертором

Увеличение скорости подачи до 45 м/мин (модель 523)
