Назначение:

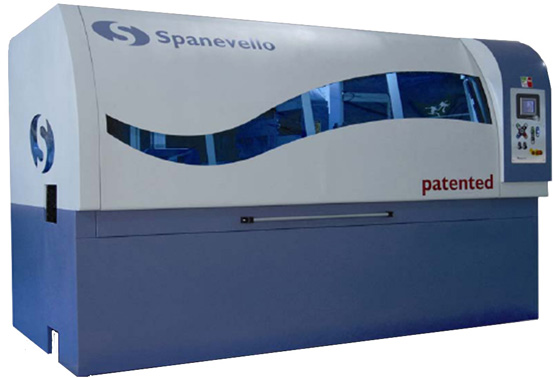

Автоматические линии «lGC 300 compact» представлены в двух модификациях: для изделий обычного сечения “Compact Basic” (до 250х100мм) и для бруса большого сечения “Compact Plus” (до 200х300мм). Предназначены для торцевого сращивания необработанного бруса средней длины (от 1200мм) миниклиновым зубчатым соединением с целью получения ламели неограниченной (требуемой)длины.
Область применения:
Данные линии применяются на предприятиях по производству клееного строительного деревянного бруса, используемого в несущих строительных конструкциях, перекрытиях и деталях стеновых панелей в домостроении,отвечающего самым высоким требованиям.
Образцы получаемых изделий:
Схема компоновки линии:
Отличительные особенности:
|
|
СКОРОСТНОЙ ТОРЦОВОЧНЫЙ СТАНОК
Станок управляется одним человеком. Регулируется время торцовки и вертикальный ход пилы. Пневматический привод движения пилы полностью контролируется регулируемыми замедлительными приспособлениями. Подача заготовок справа налево. Станок оснащен мощной системой аспирации. |
|
|
ПРИВОДНОЙ ЗАГРУЗОЧНЫЙ РОЛЬГАНГ
Узкий(300мм) приводной рольганг последовательно подает отторцованные заготовки в загрузочную часть основного фрезерно-сращивающего станка.Скорость подачи от 15 до 60 метров в минуту. |
|
УЗЕЛ ФРЕЗЕРОВКИ, ПРОКЛЕЙКИ И ПРЕССОВАНИЯ (3 в 1)
Этот основной узел выполняет три операции за один цикл: нарезка минишипа,нанесение клея и прессование. Формирование микрошипа на конце предыдущей и в начале следующей заготовки двумя фрезами, перемещающихся посредством шарико-винтовых пар по направляющим на линейных подшипниках.Нейлоновые контршаблоны на каждом фрезерном узле защищают заготовку от сколов. Проклеенные заготовки прессуются с усилием не менее 20т. |
|
|
КЛЕЕНАНОСЯЩЕЕ УСТРОЙСТВО
Клеенаносящая система работает с одно- или двухкомпонентными клеями и ПВА. Клей наносится на оба конца заготовки специальными аппликаторами с особым покрытием предупреждающим прилипание. Дозировка задается через ЧПУ, в зависимости от ширины заготовки и скорости нанесения на ошипованный торец. Съем излишков клея производится специальными скребковыми роликами после прессования. |
|
|
|
АВТОМАТИЧЕСКАЯ ТОРЦОВКА ГОТОВЫХ ЛАМЕЛЕЙ В РАЗМЕР
Электронный энкодер точно измеряет длину выходящей сращенной ламели. Согласно заданному размеру через систему ЧПУ автоматическим торцовочным узлом производится нарезка досок нужной длины. |
|
АВТОМАТИЧЕСКОЕ РАЗГРУЗОЧНОЕ УСТРОЙСТВО
Сращенная доска поступает на роликовый 12-ти метровый выходной рольганг, который имеет боковую наклонную металлическую конструкцию для смещения готовых ламелей. Смещение досок для дальнейшей транспортировки или складирования производиться рычагами через пневмопривод. |
|
|
ЩИТ УПРАВЛЕНИЯ
Станок оснащен электронной системой постоянного контроля всех функций и производимых операций. Слежение за автоматическими фазами обеспечивается контроллером ЧПУ в ручном, автоматическом и аварийном режимах.Аварийная цепь оснащена защитным модулем, в соответствии с нормами и требованиями безопасности |
|
|
|
УСТРОЙСТВО НАНЕСЕНИЯ ПОЛИУРЕТАНОВОГО КЛЕЯ
Оснащено экономичной системой дозирования. Высоко расположенная герметичная емкость для клея, обеспечивает равномерность подачи в дозирующее устройство. Дозирующий насос приводиться в действие инверторным двигателем. Насос и дозирующий клапан управляется через ЧПУ.Осуществляется постоянный мониторинг количества нанесенного клея и рабочего давления. |
|
ШУМОИЗОЛЯЦИОННАЯ ОБЛИЦОВКА КАБИНЫ ФРЕЗЕРНОГО СТАНКА
Значительно снижает уровень шума от фрезерного узла |
|
|
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Эргономичный и высокофункциональный промышленный компьютер более удобен в программировании операций и контроле за работой всей линии. Более расширенные возможности программирования. Большой цветной монитор с функцией Touch Screen делает предельно простым и безошибочным ввод данных и наглядность программируемых процессов. |
|
| Технические характеристики: |
| Потребляемая мощность линии, кВт | 35 (55)* | |
| Рабочее давление пневмосистемы, бар | 6 | |
| Размеры входящих заготовок, мм | ширина | 80- 250 (300)* |
| толщина | 20-100 (200)* | |
| длина | 1200-4000 | |
| Размеры выходной ламели, мм | от 2400** | |
| Максимальная производительность сращиваний/мин | 4 | |
| Потребляемая мощность фрезерного шпинделя, кВт | 18,5 (37)* | |
| Рабочая частота вращения шпинделя об/мин | 6000 | |
| Потребляемая мощность каждого подающего ролика, кВт | 0,55 | |
| Потребляемая мощность торцовочных пил, кВт | 2,2 | |
| Потребляемая мощность двигателя гидростанции, кВт | 1,5 | |
| Усилие прессования, кг | от 20000 | |
