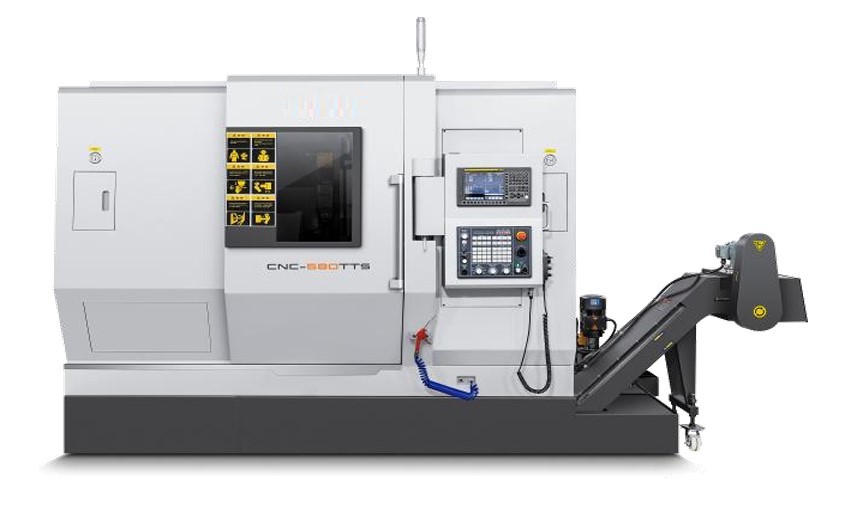

Двухшпиндельный токарный обрабатывающий центр CNC-580TTS*600

Высокая жёсткость, тяжёлое резание, высокая стабильность. Применена цельнолитая наклонная станина с углом наклона 45° и конструкцией с усиленными рёбрами жёсткости, что минимизирует коробление и термические деформации.

4-осевая синхронная обработка двумя шпинделями, конструкция с двумя шпинделями и двумя револьверными головками. Под управлением многоосевой многоканальной системы ЧПУ и постпроцессора возможно не только выполнение 4-осевой обработки по координации, но также автоматическая смена сторон детали (передача заготовки), одновременная черновая и чистовая обработка, а также ряд других многофункциональных операций, таких как обработка на двух шпинделях без взаимных помех.

2 комплекта осей подачи. В максимальной комплектации данной серии установлены две пары осей подачи X, Y и Z, при этом обе оси Y выполнены по конструкции ортогональных направляющих скольжения (hard rail), что обеспечивает станку достаточные возможности для мощного фрезерования.

Низкий резонанс, высокая точность. Максимальное значение резонанса, возникающего при двунаправленной одновременной обработке, составляет менее 5%, и по этому показателю оборудование демонстрирует особенно выдающиеся характеристики.

Точность статического позиционирования при сведении шпинделей достигает 0,005 мм, точность синхронного сведения — 0,01 мм, что удовлетворяет потребности большинства заказчиков.

Модульность, гибкая комплектация. Для соответствия требованиям рынка конструкция также обладает характеристиками модульного исполнения, что позволяет гибко компоновать конфигурацию в зависимости от потребностей.

Встречное расположение двух шпинделей, одновременная обработка с двух сторон, что значительно сокращает время обработки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Характеристики	CNC-580TTS*600
Станина	Станина и основание изготовлены из высококачественного чугуна, с наклонной под углом 45° станиной
Диапазон обработки	Макс. диаметр поворота по станине	600 мм
	Макс. диаметр обработки дисков	260 мм
	Макс. диаметр обработки над кареткой	260 мм
	Макс. длина обработки прутка	600 мм
	Макс. диаметр стержня через отверстие	шпиндель Ø 51, патрон Ø 75 / контршпиндель Ø 45
Рабочая подача	Максимальный ход осям Х1/Х2	440/320
	Ходовые винты	220/160
	Максимальный ход осям Z1/Z2/Z3	600
	Максимальный ход оси Y	±50
	Продольный ход	600
	Скорость быстрого перемещения по оси X1/Х2/Z1/Z2/Z3/Y1/Y2	24 м/мин
	Диаметр/шаг винта X1/Х2/Z1/Z2/Z3/Y1/Y2	40/10
	Ширина линейной направляющей X1/Х2/Z1/Z2/Z3/Y1/Y2	45
	Серводвигатель оси X1/X2	B22/B22 (с тормозом)
	Серводвигатель оси Z1/Z2/Z3	В22/В22/B22
	Серводвигатель оси Y1/Y2	Β12 (c тормозом)
	Револьверный серводвигатель	3N. M
	Серводвигатель револьверной головы	β22
Точность	Точность позиционирования по осям X1/Х2/Z1/Z2/Z3/Y1/Y2	X/Y:0,009 мм Z:0,008 мм
	Повторяемость по осям X1/Х2/Z1/Z2/Z3/Y1/Y2	X/Y:0,006 мм Z:0,008 мм
Шпиндель	Тип фланца шпинделя	Главная: A2-6	Запасные: А2-5
	Диаметр отверстия шпинделя	Глав.: Ø66	Контр.: Ø56
	Максимальная частота вращения шпинделя	4000 об/мин	4500 об/мин
	Мощность серводвигателя шпинделя	11/15 кВт	13,8 кВт
	Патрон / Поворотный цилиндр	8 дюймов	8 дюймов
Приводная головка	Приводная головка 90°	ER32/3000 об/мин
	Приводная напор 0°	ER32/3000 об/мин
Инструментальная стойка	Технические характеристики	BMT55/12Т
	Размер фрезы	370
	Сечение держателя инструмента	□25*25
	Держатель расточного инструмента	Ф40
Прочее	Общая производительность	60 кВт
	Вес нетто машины	9000 кг
	Размер станка (Д x Ш x В)	5600*2800*2400
