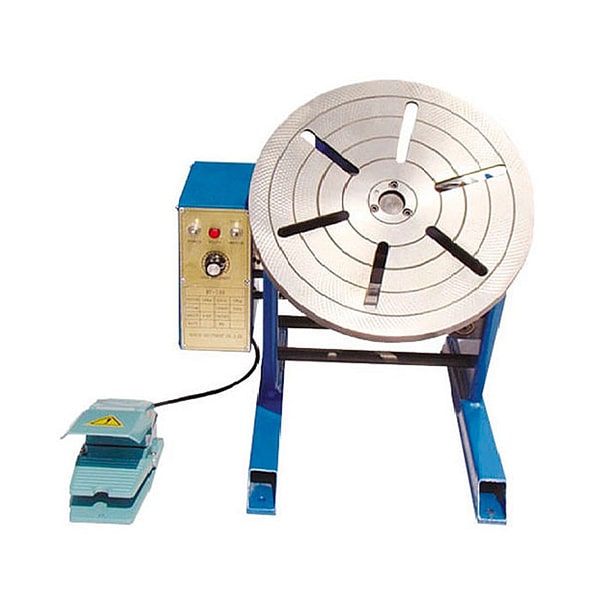

Позиционер предназначен для установки детали с центровкой в патроне; вращением, изменением угла наклона стола до 90˚ при сварке арматуры - приварка седла к корпусу, приварка фланцев к корпусу как в горизонтальном так и вертикальном положении стола при сварке фланцев с патрубком, отводов, переходов с патрубками, тубами, тройниками, наплавка седла, диска, клина. Быстрозажимной патрон трех кулачковый предназначен для центровки и зажима детали на столе. Преимущество сварочного позиционера с быстрозажимным патроном это механизация сварочного процесса сварки неповоротных стыков к сварке механизированной с вращением детали с одной скоростью, под необходимым углом детали и горелки обеспечивает получения качественной сварки, наплавки без исправлений и доработок, а следовательно уменьшения времени сварки. Сварочные позиционеры с состоят из установочной рамы, механизма наклона стола, электрического блока с панелью управления педали пуска и быстрозажимного патрона. Панель управления снабжена переключателями направления вращения планшайбы (стола), остановки, регулировки скорости вращения (стола) при помощи частотного преобразователя. Дополнительно позиционер комплектуется штативом для крепления горелки.

Модель	BY-50B	BY-100B	BY-300B
Входная мощность	1 фаза, AC 110 / 220V, 50/60Hz		АС 120V
Горизонтальная грузоподъемность, кг	50	100	300
Вертикальная грузоподъемность, кг	25	50	150
Диаметр рабочего стола(D), мм	315	345	450
Высота рабочего стола, мм	370	420	510
Угол наклона	0-90°	0-90°	0-90°
Скорость вращения, об/мин	1-7 / 2-15	1-7 / 2-15	0.2-3.0
Вращение двигателя, Вт	60	100
Общая длина(A), мм	450	500	520
Габаритная ширина(B), мм	430	450	520
Габаритная высота(C), мм	370	420	500
Максимальное смещение центра тяжести(G), мм	270	306
Кабель, мм2	30-50	30-50
Масса, кг	31	40
Номинальное сварочное напряжение, В	-	-	220
Рекомендуемый патрон	D-200	D100-200	D-300-400

Особенности трехкулачковых быстрозажимных патронов D-серии:

• Фиксирует свариваемую деталь на сварочном столе
• Диапазон диаметров: 1,5–1000 мм
• Грузоподъемность: 0–1000 кг

Особенности трехкулачковых быстрозажимных патронов для труб С-серии:

• Фиксирует свариваемую трубу на сварочном столе
• Диапазон диаметров: 1,5–1000 мм
• Грузоподъемность: 0–1000 кг
