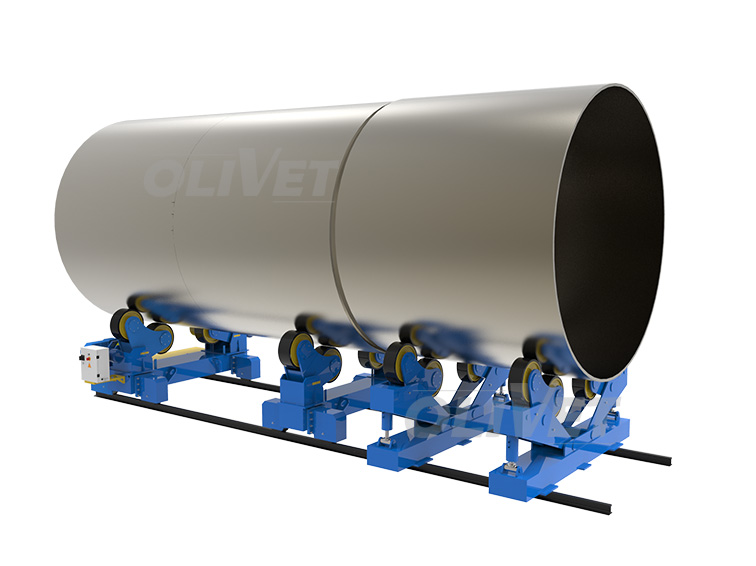

Линия для сборки обечайки используется для сборки трех и более сегментов для последующей сварки. Линия включает два самоцентрирующихся вращателя с четырьмя независимыми гидроцилиндрами на каждый ролик для обеспечения быстрой сборки под сварку и высокой эффективности.

Секции А и В - холостые самонастраивающиеся секции с гидравлической системой подъема.

Секции С и D - холостая и приводная секции самонастраивающихся вращателей. Приводная секция имеет моторизированный привод для перемещения по рельсам, холостая секция с ручным перемещением.



Модель	FITA-60	FITA-80
Максимальная грузоподъемность	60 т	80 т
Грузоподъемность секций A и B	30 т	40 т
Грузоподъемность секций C и D	60 т	80 т
Диаметр обечайки	Ø 1800- Ø 5000 мм.	Ø 2000- Ø 5500 мм.
Настройка угла роликами C и D	Самоцентрирующиеся
Настройка угла роликами A и B	Самоцентрирующиеся с гидравлической регулирвокой
Гидравлическая система	Отдельно на каждый ролик
Скорость движения	100-1000 мм/мин. (VFD)	100-1000 мм/мин. (VFD)
Мощность привода	2 × 2.2 kw	2 × 3 kw
Материал роликов	Полиуретан (PU)	Полиуретан (PU)
Скорость вращения приводной секции	250-2500 мм/мин. (VFD)	250-2500 мм/мин. (VFD)
Размер ширины колей	1800мм	2000мм
