Термоупаковочная машина МТУ «Оптима-600А»

Термоупаковочный автомат МТУ Оптима-600 А предназначен для упаковки различных видов изделий в полиэтиленовую термоусадочную плёнку.

Тип и характеристики упаковочного материала подбираются в каждом конкретном случае с учетом назначения упаковки, вида, размеров и количества продукции.

Для нормальной работы линии рекомендуется использовать пленку полиэтиленовую ГОСТ 25951-83 толщиной 60÷80 мкм.

Термоупаковочный автомат МТУ Оптима-600 А – сложная составная металлическая конструкция, включающая следующие модули:
термонож МТУ-262;
термотоннель МТУ-112;
транспортёр МТУ-3.

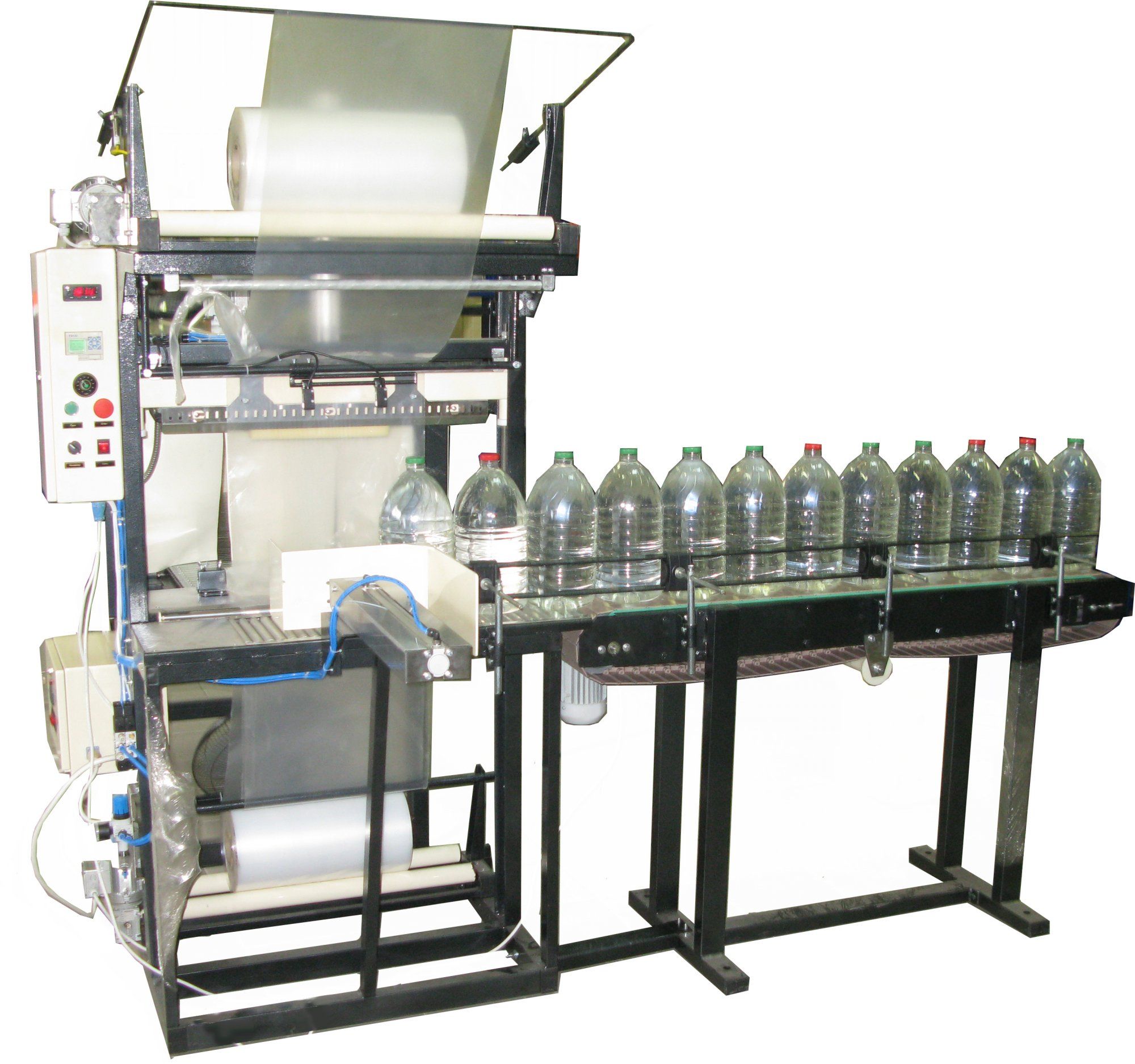

Термонож МТУ-262 предназначен для одновременной сварки и обрезки полотна термоусадочной пленки в процессе предварительной упаковки продукции и перемещения упаковки на конвейер для отправки ее в рабочую камеру.
Установка и контроль температуры нагрева термоножа осуществляется с помощью терморегулятора. Настройка терморегулятора производится в заводских условиях (температура нагрева термоножа – 150 – 170 °С). Перед началом работы возможно изменение настройки терморегулятора.

Время сварки и отрезки пленки устанавливается с помощью регулятора в заводских условиях (0,9 — 1,5 с.) и отображается на экране контроллера. Перед началом работы возможно изменение настройки времени.
Режимы работы транспортёра (непрерывная работа, работа с остановкой) обеспечивает переключатель режимов.
Привод верхней планки термоножа, толкателя блока упаковки и пластины прижима блока упаковки осуществляется посредством соответствующих пневмоцилиндров.

Термотоннель МТУ-112 представляет собой сборную металлическую конструкцию, включающую следующие элементы:
рабочая камера;
электродвигатели вентиляторов обдува рабочей камеры;
транспортёр;
привод транспортёра от мотор-редуктора;
вентилятор охлаждения готовой продукции;
приёмный рольганг;
блок управления.

Под защитным кожухом рабочей камеры термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев рабочего пространства камеры до температуры усадки упаковочного материала.

Транспортёр предназначен для перемещения продукции в рабочую камеру и вывода из нее готовой упаковки.

Транспортёр представляет собой набор металлических пластин, закрепленных на цепи. Натяжение транспортёрной цепи осуществляется с помощью узла натяжения.

Вентилятор охлаждения готовой продукции используется для быстрого охлаждения упаковки после выхода её из рабочей камеры.

Транспортёр МТУ-3 представляет собой сборную металлическую конструкцию, состоящую из основания, ограждения, транспортёрной ленты и поддерживающего ролика. Предназначен для перемещения продукции в рабочую зону толкателя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания, В/Гц	380/50
Климатическое исполнение по ГОСТ 15.150-69	УХЛ-4

Основные технические характеристики термоножа МТУ-262

Исполнение	модуль
Габаритные размеры без пленки (ДхШхВ), мм	950х650х2000
Длина рабочей части термоножа, мм	610
Максимальная ширина пленки, мм	550
Напряжение питания, В/Гц	380/50
Максимальная потребляемая мощность, кВт	0,6
Ход термоножа, мм	400
Ход толкателя, мм	400
Режим нагрева ножа	постоянный
Вес устройства (нетто), кг	90

Основные технические характеристики модуля транспортер МТУ-3

Исполнение	модуль
Габаритные размеры (ДхШхВ), мм	2000х500х900
Вес, кг	70

Основные технические характеристики модуля термотоннель МТУ-112

Исполнение	модуль
Габаритные размеры (ДхШхВ), мм	2200х980х1700
Вес (нетто), кг	180
Длина камеры, мм	1200
Габариты проходного отверстия камеры (ШхВ), мм	640х430
Количество зон обдува, шт	1
Диапазон регулировки температуры в камере, °С	20-180
Максимальная потребляемая мощность, кВт	12,5
Напряжение питания, В/Гц	380/50
Размеры транспортёра (ДхШ), мм	1800х540
Скорость движения транспортёра, м/мин	4
Тип звена транспортёрной ленты	пластина
Рабочая нагрузка на транспортёр (не более), кг/м2	50
